針對自動化旋轉平臺安裝空間受限、輕量化需求高、重復定位精度要求嚴、端面跳動控制嚴的核心訴求，不二傳動設計工程師專項研發了此款回轉驅動，通過多項新穎設計滿足客戶使用工況。

關鍵結構設計

1. 傳動系統優化

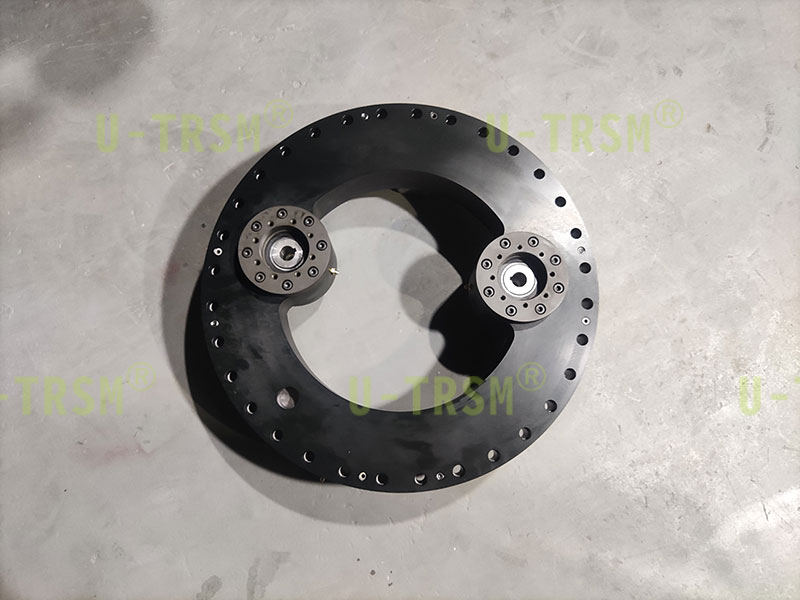

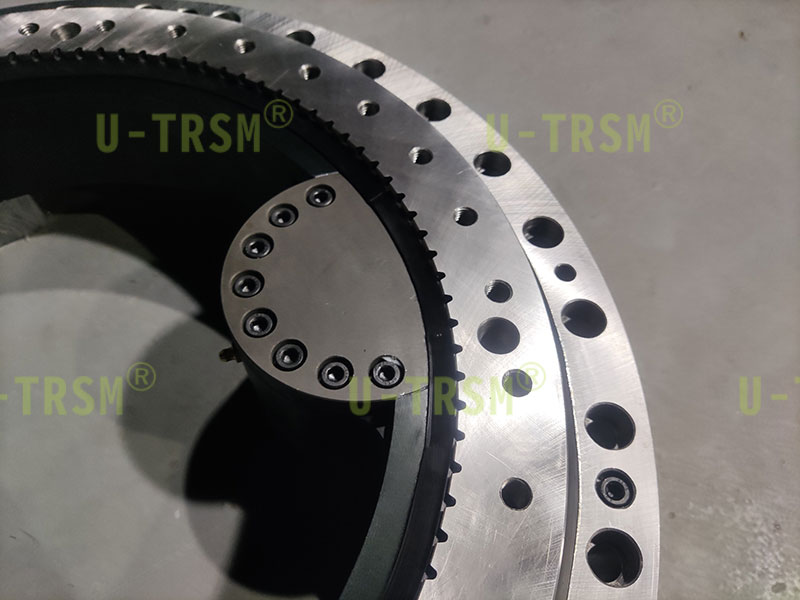

內齒雙輸入設計：在有限安裝空間內顯著提升輸出扭矩，雙齒輪布局同時實現機械消隙功能，有效保障傳動精度。

高精度磨齒工藝：齒輪按 6 級精度進行磨齒處理，使傳動過程更平穩，回程間隙可控制在＜3′。

2. 承載與穩定性設計

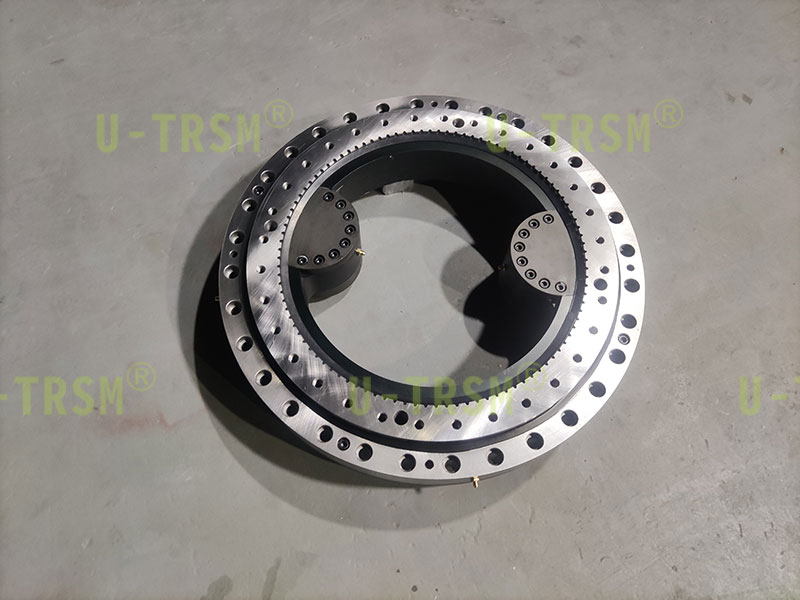

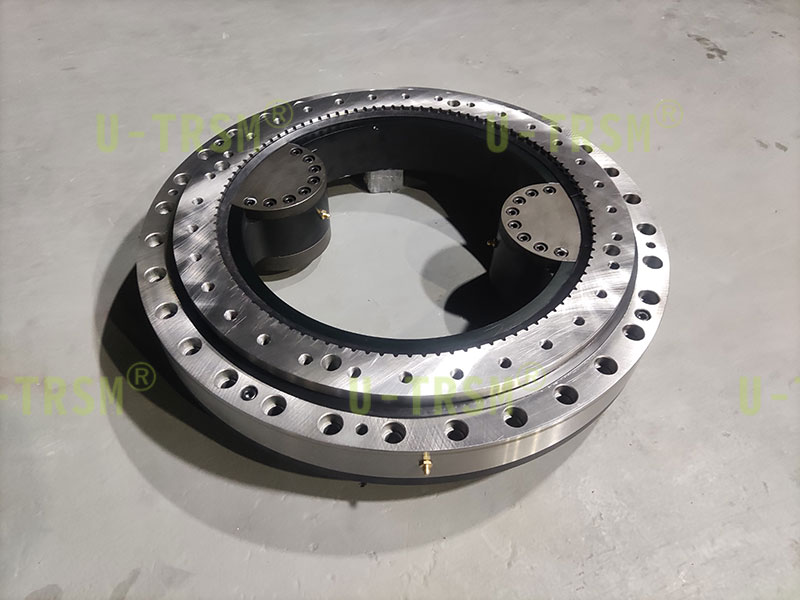

交叉滾子結構：大幅增強設備的軸 / 徑向承載能力，配合精密裝配工藝，軸 / 徑向游隙控制在＜0.04mm，端面跳動＜0.02mm，確保旋轉平臺運行穩定。

安裝平面精密加工：安裝面采用磨加工工藝，表面粗糙度達 0.8μm，提升安裝精度與設備整體剛性。

3. 輕量化與耐用性設計

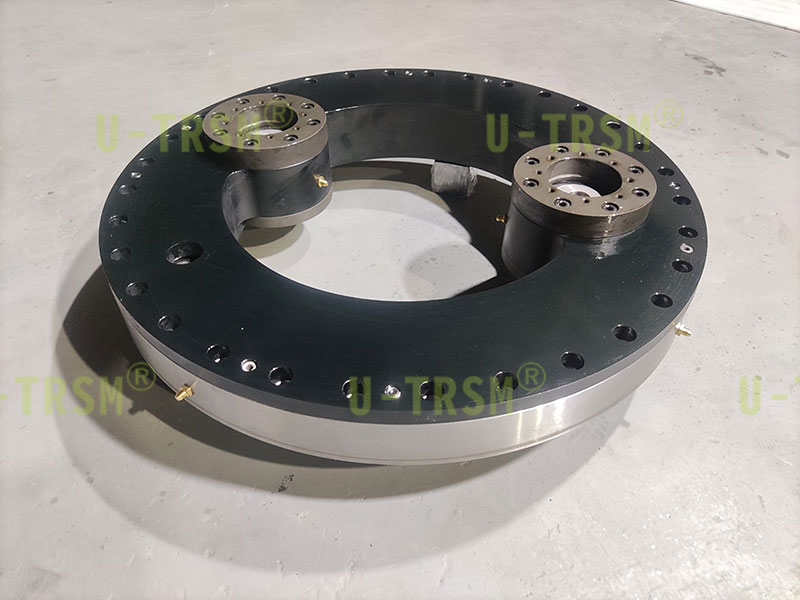

鋁合金外殼應用：選用高強度鋁合金作為外殼材質，同尺寸下顯著降低整體重量，實現輕量化目標；表面經陽極氧化處理，兼顧美觀性與抗腐蝕性能，延長設備使用壽命。

齒輪快拆設計：針對齒輪易磨損問題，設計便捷拆卸結構，在齒輪磨損或損壞時可快速更換，降低維護成本與停機時間。

性能參數指標

設計亮點總結

空間與性能平衡：內齒設計突破空間限制，在小尺寸下實現高扭矩輸出，滿足緊湊安裝需求。

精度與重量兼顧：鋁合金材質在不損失性能的前提下實現輕量化，配合高精度加工工藝，確保重復定位精度與運行穩定性。

耐用性與維護性：寬溫材質適配復雜工況，快拆結構降低后期維護難度，提升設備綜合使用價值。

此款回轉驅動通過結構創新與工藝優化，完美適配自動化旋轉平臺的高精度、高穩定性、輕量化需求，為客戶提供可靠的傳動解決方案。
